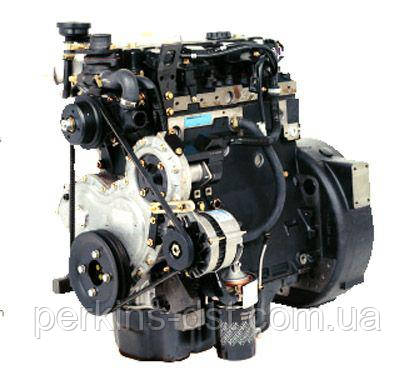

Моменти затяжки болтів двигуна Perkins 1004, 1006

Для надійної роботи двигуна Perkins 1004 і так само двигуна Perkins 1006, при ремонті потрібно обов'язково дотримуватися порядку складання двигуна і затягування болтів двигуна з зазначеним зусиллям за певною послідовністю. У зворотному випадку, двигун може не опрацювати й годині, і створити певний проблеми, в подальшій експлуатації.

Болти корінних ліжок колінчастого вала:

5/8 UNF = 265 Nm

Гайки шатунів:

1/2 UNF = 152 Nm

Болти шатунів:

1/2 UNF = 125 Nm

Болти ГБЦ

Крок 1 = 45 Nm
Крок 2 = повторити крок 1
Крок 3 (1/2 дюймові тільки ) = 110 Nm
Крок 4 = повторити крок 3

Крок 5 = Дотримуватися послідовності затягування болтів, але з різним зусиллям!!!

1. 1/2 дюйма болти = + 150 градусів
2. короткі болти = + 150 градусів
3. середні болти = + 180 градусів
4. довгі болти = + 210 градусів
