Регулювання клапанів Perkins 1004, 1006

Після заміни зношених запчастин двигуна Perkins 1004 , або ж за проходженням рекомендованого інтервалу ТО

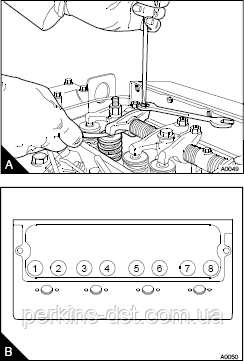

Зазор клапана замірюється між штоком клапана та коромислом клапана ( рис. A)

Зазори клапанів Perkins 1004, 1006 (на холодну)

• Впускні 0.20 мм
• Випускні 0.45 мм

Перший циліндр розміщений з боку вентилятора

Perkins 1004 регулювання клапанів

1. Поверніть колінвал у звичайному напрямку обертання, так, щоб впускний клапан четвертого циліндра повністю розкрився, а випускний — закрився. Налаштуйте проміжок першого циліндра.

2. Переверніть колінвал у звичайному напрямку обертання, так, щоб впускний клапан другого циліндра повністю розкрився, а випускний — закрився. Налаштуйте проміжок третього циліндра.

3. Переверніть колінвал у звичайному напрямку обертання, так, щоб впускний клапан першого циліндра повністю розкрився, а випускний — закрився. Настройте зазор четвертого цилиндра.

4. Поверніть колінвал у звичайному напрямку обертання, так, щоб впускний клапан третього циліндра повністю розкрився, а випускний — закрився. Налаштуйте проміжок другого циліндра.

Perkins 1006 регулювання клапанів

1. Поверніть колінчастий вал у звичайному напрямку обертання, так, щоб впускний клапан шостого циліндра повністю розкрився, а випускний — закрився. Налаштуйте проміжок першого циліндра.

2. Поверніть колінчастий вал у звичайному напрямку обертання, так, щоб впускний клапан другого циліндра повністю розкрився, а випускний — закрився. Налаштуйте проміжок п'ятого циліндра.

3. Поверніть колінчастий вал у звичайному напрямку обертання, так, щоб впускний клапан четвертого циліндра повністю розкрився, а випускний — закрився. Налаштуйте проміжок третього циліндра.

4. Поверніть колінчастий вал у звичайному напрямку обертання, так, щоб впускний клапан першого циліндра повністю розкрився, а випускний — закрився. Налаштуйте проміжок шостого циліндра.

5. Поверніть колінчастий вал у звичайному напрямку обертання, так, щоб впускний клапан п'ятого циліндра повністю розкрився, а випускний — закрився. Налаштуйте проміжок другого циліндра.

6. Поверніть колінчастий вал у звичайному напрямку обертання, так, щоб впускний клапан третього циліндра повністю розкрився, а випускний — закрився. Настройте зазор четвертого цилиндра.
